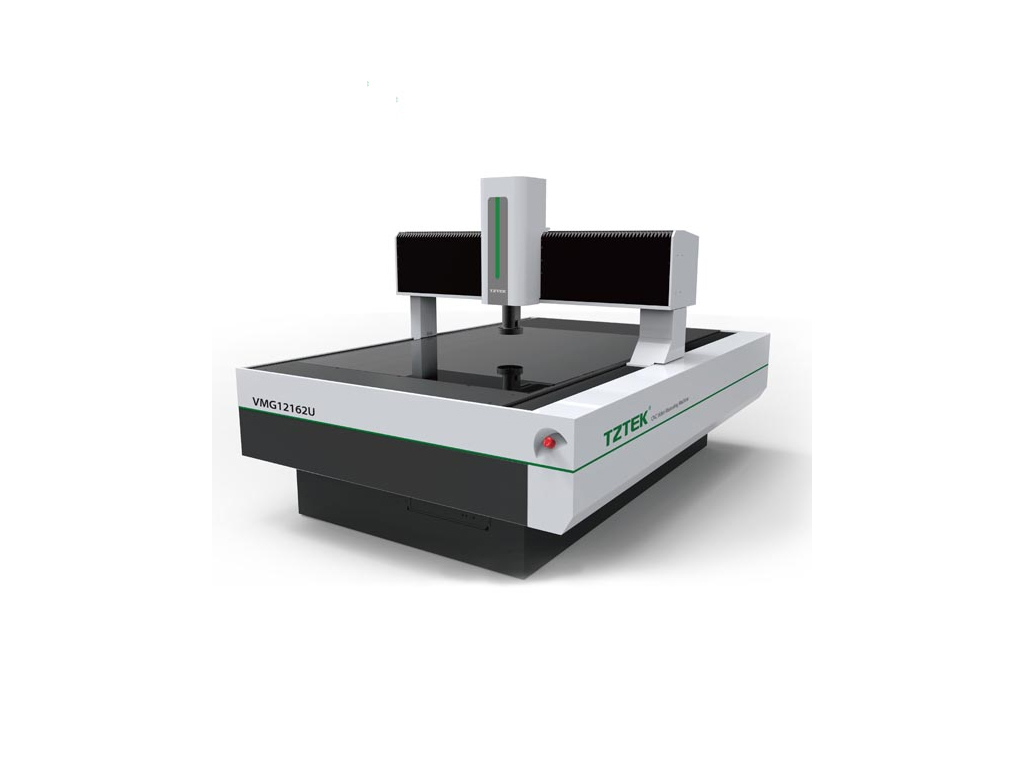

VMG龍門式自動影像儀專為大尺寸檢測而設計，采用移動橋式結構，匯集了先進的設計理念，以完善的設計和嚴格的生產流程控制，確保機臺的精度和穩定性。

產品特點：

l  TZTEK 6.5:1自動變倍鏡頭，光學放大倍率0.7-4.5X；

l  選配TZTEK 12.5:1自動變倍鏡頭，光學放大倍率0.6-7.5X；

l  大行程移動橋龍門結構；

l  花崗巖主體結構，精度高、穩定性好；

l  三軸THK精密直線滑軌；

l  0.1μm Renishaw光柵尺，精度高、穩定性好；

l  精密全自動測量，4軸CNC伺服控制系統（X、Y、Z、Zoom）；

l  X、Y直線電機驅動，加速度1000mm/s2；

l  可飛拍測量，效率提高5-10倍；

l  程控式6環8區環形落射光源，LED輪廓光源；

l  自動對焦測高；

l  可加裝光譜、接觸式測頭；

應用行業

機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。

測量對象

LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

測量元素

長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
